Почему важно использовать защитное заземление при подключении частотного преобразователя?

Почему важно использовать защитное заземление при подключении частотного преобразователя?

Защитное заземление: зачем оно нужно при подключении частотного преобразователя.

Защитное заземление — одна из ключевых мер безопасности при подключении частотных преобразователей. В этой статье разберем, зачем оно нужно, какие риски возникают без него, и как правильно организовать защитное заземление.

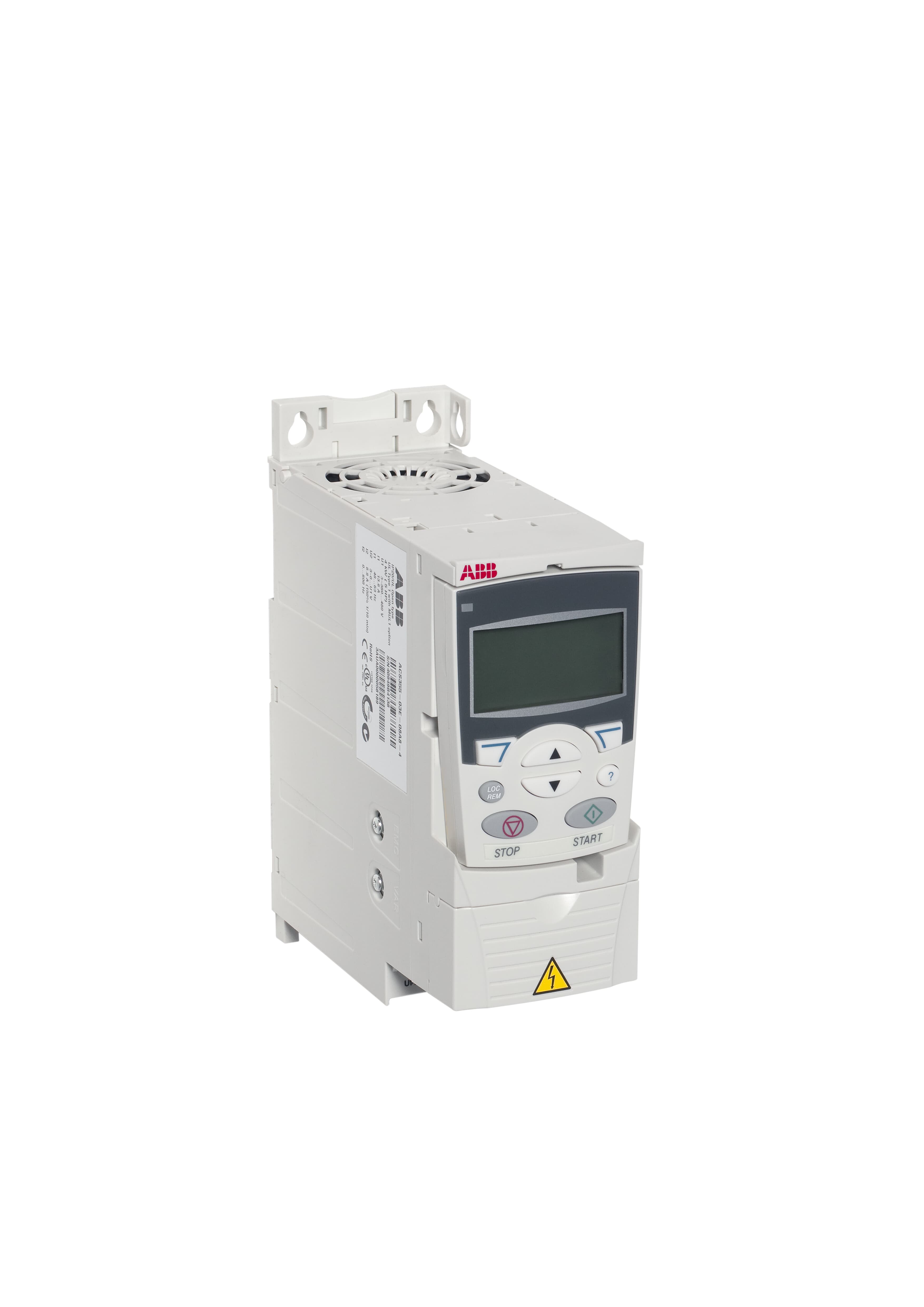

Что такое частотный преобразователь и как он работает

Частотный преобразователь — это электронное устройство, которое изменяет частоту и амплитуду переменного тока для управления скоростью электродвигателя. Он широко применяется в промышленности, строительстве, системах вентиляции, насосных станциях и многих других отраслях.

Работа частотного преобразователя связана с высокими напряжениями, большими токами и мощными импульсами, поэтому его правильное подключение, в том числе заземление, критически важно для безопасности эксплуатации.

Защитное заземление: суть и задачи

Защитное заземление — это электрическое соединение корпуса или металлических частей оборудования с землей с целью предотвращения поражения человека электрическим током и защиты устройства от перенапряжений.

Основные задачи заземления:

  • Снижение риска поражения током.
  • Защита оборудования от аварийных ситуаций.
  • Стабилизация потенциала корпуса устройства.
  • Снижение уровня электромагнитных помех.

Правильно выполненное заземление способно спасти жизнь и сохранить работоспособность дорогостоящего оборудования.

Чем грозит отсутствие заземления

Игнорирование заземления при установке частотного преобразователя может привести к серьезным последствиям:

  • Поражение человека электрическим током при прикосновении к корпусу.
  • Повреждение чувствительных электронных компонентов.
  • Перебои в работе электродвигателей.
  • Возникновение пожаров из-за коротких замыканий.

Также отсутствие заземления увеличивает уровень электромагнитных помех, что негативно влияет на работу другой электроники вблизи устройства.

Электромагнитные помехи и роль заземления

Частотные преобразователи создают электромагнитные поля, которые могут мешать работе другой техники. Защитное заземление:

  • Снижает уровень высокочастотных помех.
  • Уменьшает радиопомехи в системах управления и связи.
  • Повышает электромагнитную совместимость оборудования.

В условиях современного производства, насыщенного сложными электронными системами, качественное заземление становится обязательным требованием.

Как правильно организовать заземление частотного преобразователя

Для эффективной работы защитного заземления необходимо соблюдать определенные правила:

  • Использовать проводники соответствующего сечения.
  • Подключать заземляющий провод к специальной клемме на корпусе преобразователя.
  • Обеспечивать минимальную длину заземляющего проводника.
  • Использовать отдельную заземляющую шину для мощного оборудования.

Важно соблюдать требования производителей оборудования и национальные стандарты электробезопасности.

Основные ошибки при заземлении частотных преобразователей

На практике встречаются типичные ошибки при организации заземления:

  • Использование слишком тонких проводников.
  • Подключение заземления к случайным металлическим конструкциям.
  • Отсутствие надежного контакта в точке подключения.
  • Игнорирование регулярной проверки состояния заземления.

Каждая из этих ошибок может привести к снижению эффективности защиты и росту риска аварий.

Почему важно проверять качество заземления

Даже правильно установленное заземление со временем может потерять свои защитные свойства из-за:

  • Коррозии соединений.
  • Повреждения проводников.
  • Ослабления контактов.

Поэтому важно регулярно проводить проверку системы заземления с помощью специализированных приборов для контроля сопротивления заземляющего контура.

Влияние заземления на срок службы оборудования

Защитное заземление не только обеспечивает безопасность, но и продлевает срок службы частотного преобразователя:

  • Снижение воздействия перенапряжений.
  • Защита от накопления электростатического заряда.
  • Минимизация риска внутренних повреждений электроники.

Инвестиции в качественную систему заземления окупаются за счет стабильной и долговечной работы оборудования.

Особенности заземления в условиях высокой влажности

Во влажных и агрессивных средах особенно важно уделять внимание заземлению:

  • Использовать антикоррозионные материалы для соединений.
  • Защищать контакты герметичными коробками.
  • Проводить регулярные осмотры и профилактические работы.

В таких условиях требования к качеству заземления возрастают в несколько раз.

Какие стандарты регулируют защитное заземление

Вопросы организации заземления регулируются целым рядом международных и национальных стандартов:

  • Стандарты электробезопасности IEC.
  • Национальные нормы по электромонтажу.
  • Инструкции производителей частотных преобразователей.

Соблюдение этих требований позволяет обеспечить не только безопасность людей, но и соответствие нормам инспекций.

Когда требуется дополнительное заземление

В некоторых случаях одного защитного заземления недостаточно. Дополнительное заземление требуется:

  • При установке преобразователей большой мощности.
  • В зданиях со старой электропроводкой.
  • При наличии высокочастотных индустриальных помех.

В таких ситуациях рекомендуется установка индивидуальных заземляющих контуров.

Пошаговая инструкция по подключению заземления

Общая схема действий при подключении защитного заземления:

  1. Определить место подключения на корпусе преобразователя.
  1. Выбрать заземляющий проводник необходимого сечения.
  1. Убедиться в целостности заземляющего контура.
  1. Подключить проводник к заземляющей клемме.
  1. Проверить качество контакта.
  1. Провести тестирование системы заземления.

Следование инструкции минимизирует ошибки и гарантирует высокую надежность защиты.

Как выбрать материалы для заземления

Выбор материалов зависит от условий эксплуатации:

  • Для стандартных помещений подходит медный провод.
  • В агрессивных средах применяют луженую медь или нержавеющую сталь.
  • В ответственных зонах используют комбинированные решения с дополнительной защитой от коррозии.

Важно учитывать характеристики проводимости, механическую прочность и устойчивость к окружающей среде.

Проверка заземления: методы и приборы

Для проверки системы заземления используют:

  • Омметры сопротивления заземления.
  • Измерительные клещи для контроля токов утечки.
  • Специализированные тестеры защитного заземления.

Рекомендуется проводить проверку заземления не реже одного раза в год, а также после любых ремонтных работ.

Что делать при выявлении неисправностей в заземлении

Если обнаружены проблемы:

  • Немедленно прекратить эксплуатацию оборудования.
  • Найти и устранить поврежденные участки заземления.
  • Провести повторную проверку всех соединений.
  • Заменить изношенные материалы.

Только после восстановления полной работоспособности системы допустимо снова подключать оборудование к сети.

Советы для повышения надежности системы заземления

Несколько практических рекомендаций:

  • Использовать двойные соединения для важных узлов.
  • Защищать заземляющие проводники от механических повреждений.
  • Обеспечивать визуальную доступность точек заземления для контроля.
  • Проводить профилактическую замену старых элементов заземления.

Такие меры помогают поддерживать высокую степень защиты на протяжении всего срока службы оборудования.

Частые мифы о заземлении частотных преобразователей

Среди популярных заблуждений:

  • «Если устройство работает, значит заземление не нужно».
  • «Корпус соединен с трубами — этого достаточно».
  • «В современных устройствах встроенная защита, поэтому заземление необязательно».

Эти утверждения опасны и могут привести к тяжелым последствиям. Заземление требуется всегда, независимо от марки и модели оборудования.

Защитное заземление при подключении частотного преобразователя — это не просто рекомендация, а жизненно важная мера безопасности. Оно защищает людей, оборудование и окружающую инфраструктуру от электрических рисков, повышает надежность работы и продлевает срок службы устройств.

Правильная организация и регулярная проверка заземления должны стать обязательной частью любой системы с частотными преобразователями.
